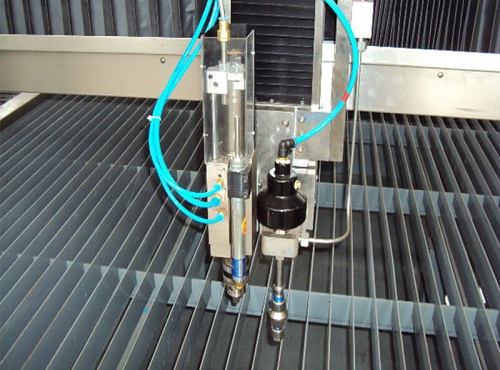

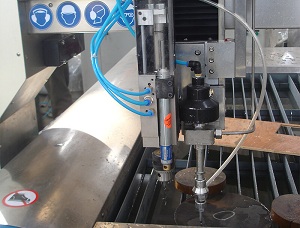

7. Đầu Cắt Với Chức Năng Khoan

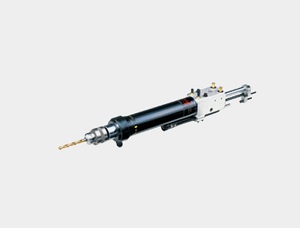

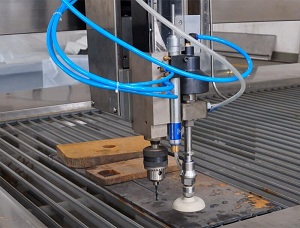

Cắt bằng mũi cắt:

Nó đề cập đến cắt với chức năng khoan tự động, chủ yếu là để tăng một lắp ráp hoàn toàn tự động khoan trong máy cắt bằng tia nước truyền thống, bởi vì khi cắt lỗ chân lông nhỏ hơn với máy cắt tia nước, độ chính xác không cao, hiệu quả thấp. Sự kết hợp hoàn hảo của lắp ráp khoan tự động và hệ thống phun tia CNC có thể đạt được khoan tự động, cho ăn tự động, loại bỏ chip tự động, trước khi khoan trước khi cắt và các chức năng khác cho lỗ nhỏ hơn. Nó có khả năng hoàn thành một lần khoan cắt, cải thiện chất lượng sản phẩm, nhưng cũng nâng cao hiệu quả sản xuất.
Chức năng trước khi khoan được sử dụng chủ yếu cho vật liệu composite nhiều lớp, vì đặc tính của vòi phun nước áp suất cao, trước khi cắt và trong quá trình khoan, tia nước sẽ mất một thời gian để đục qua vật liệu từ bề mặt của vật chất. Trong quá trình khoan, vật liệu đúc không nhiều lớp không bị ảnh hưởng, và có tác động nhất định lên vật liệu composite nhiều lớp đúc, có khả năng gây phân tầng. Tại thời điểm này, bạn có thể sử dụng chức năng khoan trước, nhấn một lỗ làm đầu vào để cắt. Chức năng này hiện là cách tốt nhất để giải quyết vấn đề phân tầng dễ dàng khi cắt vật liệu composite nhiều lớp.

Cung cấp áp xuất không khí 0,5 mpa

Số mô hình	Tốc độ vận hành không tải	Công suất	Dung tích khoan			Chu kỳ		Đẩy	Tiêu thụ		Cân nặng
			Nhôm (ADC)	Gang (FC200)	Thép (S45C)	Tổng số chu kỳ	Cắt đầu ra nguồn cấp dữ liệu		Noload thời gian	Tải trọng tối đa
	Tối thiểu -1 -1	mm	mm			mm	mm	N	M ^ 3 / phút (ANR)		Kilôgam
SFC-1338	3800	13	số 8	6,5	5	Max.100	0-60	680	0,45	0,55	10
SFC-1325	3000		10	số 8	6
SFC-1311	1100		12	10	số 8
SFC-1305	700		14	12	10

(2) Đầu cắt với đèn LED: Đầu cắt có thể được trang bị đèn LED để sử dụng khi môi trường làm việc nhà xưởng tối.
(3) Mô-đun laser đường chéo hồng ngoại tùy chọn: dễ dàng để căn chỉnh đầu cắt
(4) Chức năng dò tìm cạnh tự động: sắp xếp các phôi gia công lớn, nặng, khó di chuyển

Lưu ý:
1. Dung tích khoan sẽ khác nhau tùy thuộc vào áp suất không khí được cung cấp (áp suất tiêu chuẩn 0,5 MPa).
2. Khi chế biến các vật liệu khác với nhựa có đường kính nhỏ (đường kính dưới 1 mm), nên sử dụng tốc độ quay 7.000 min-1 hoặc ít hơn.
3. Các tập tin đính kèm tiêu chuẩn cho Bộ điều chỉnh tốc độ thủy lực là RB-2430 cho mô hình SFB và RB-2460 cho mô hình SFC.
4. Việc lựa chọn các mô hình phải dựa trên hình dạng của công việc, vật liệu, khả năng gia công, đường kính công cụ và vật liệu, tốc độ quay (tốc độ cắt), vv
5. Để đạt sản lượng tối đa, cần phải tăng hơn 7 mm từ vị trí bắt đầu.
6. Khi sử dụng các dụng cụ có mũi khoan cacbua và dao công cụ khó hơn các máy khoan tốc độ cao nói chung, vui lòng liên hệ với văn phòng bán hàng gần nhất.

TRANG THIẾT BỊ TÙY CHỌN

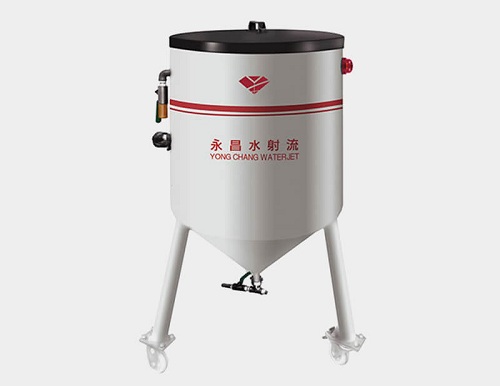

Hệ Thống Ăn Mòn Tự Động

Mô tả hệ thống cho ăn mòn bằng nước: Hệ thống ăn mòn tự động này là sản phẩm được đề nghị của Moretech. Với chức năng bảo dưỡng và nuôi dưỡng cát cho máy, nó cũng cải thiện tự động hóa và làm giảm cường độ làm việc.

Đặc điểm:

1. Sử dụng áp suất không khí để vận chuyển vật liệu mài mòm

2. áp suất không khí: 0.2MPA

3. Lưu lượng: ＜ 0.3M³ / phút

4. lưu trữ bể khối lượng: 200kg (mỗi lần)

5. Tối đa số lượng mài mòn: 0-1000K / Tối thiểu: Tự động

Ưu điểm: Độ chính xác cao, làm tối ưu đáng kể khối lượng công việc.

HỆ THỐNG LÀM MÁT

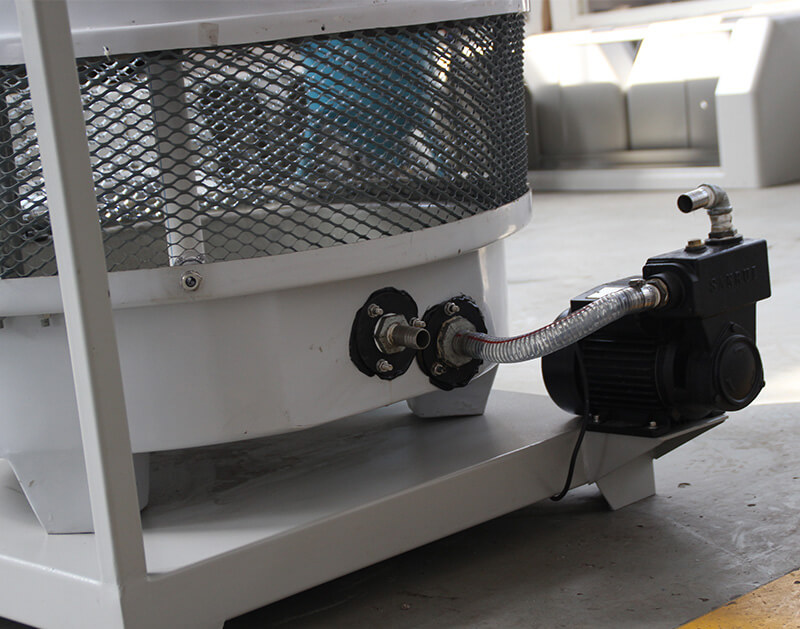

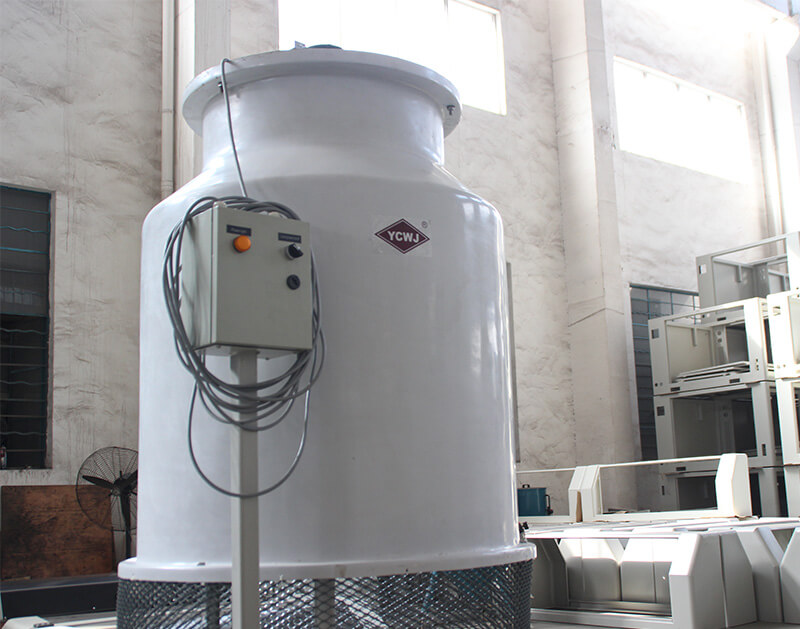

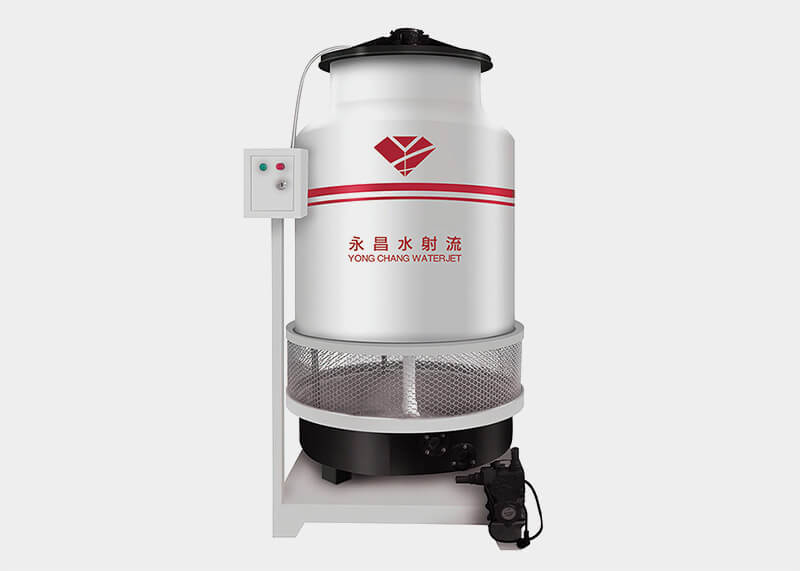

1. Tháp Giải Nhiệt Bằng Nước

Tháp giải nhiệt bằng nước tự động

Chúng tôi đảm bảo hệ thống thủy lực có thể được sử dụng theo quy trình khép kín và tiết kiệm nước.

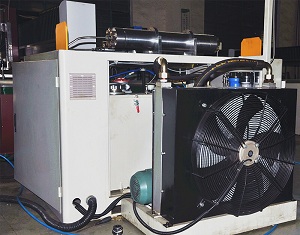

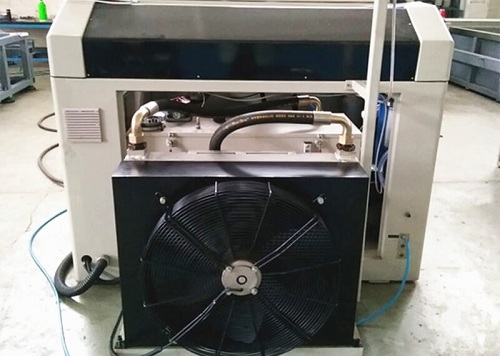

2 . Hệ Thống Làm Mát Bằng Không Khí

Hệ thống làm mát loại làm mát bằng không khí này mở rộng khu vực làm mát và tăng lưu lượng thông gió và hầu như không bị ảnh hưởng bởi môi trường làm việc.

Nó được trang bị hệ thống điều khiển nhiệt độ tự động độc lập với một mạch làm mát riêng biệt, khi nhiệt độ đạt đến giá trị đã đặt, bộ làm mát bằng không khí tự động chạy. Năng lượng sử dụng hiệu quả và thân thiện với môi trường

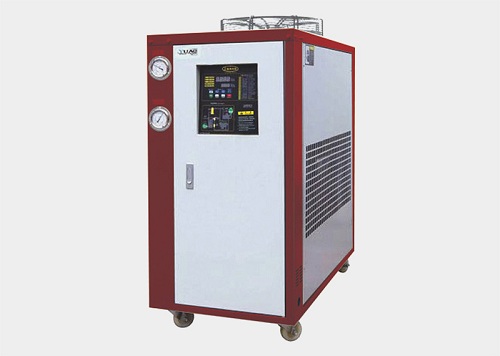

3. Máy Làm Lạnh Bằng Nước

Máy làm lạnh này có thể thay thế tháp làm mát bằng nước và hiệu quả hơn nhiều nếu nhiệt độ cao, đây là lựa chọn tốt nhất của bạn.

Model: TCO-10A / 1D

Công suất làm lạnh BTU / KCAL: 125000/31500

Đường kính làm mát: 2 ”

Công suất bơm: 1.5KW

Lưu lượng đông lạnh: 250L / Min

Dung tích bình: 150L

Kích thước: 1350mm * 650mm * 1250mm

Trọng lượng: 380KG

3. Hệ Thống Xử Lý Nước Thải

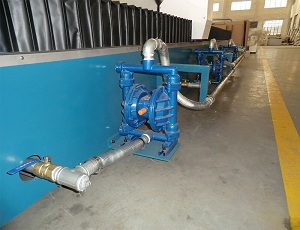

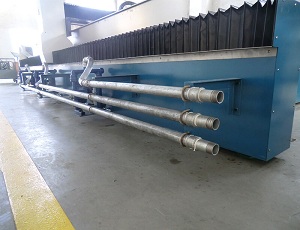

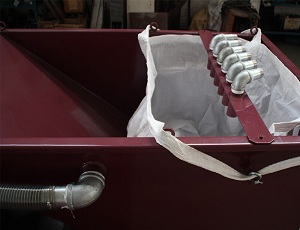

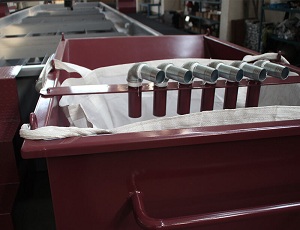

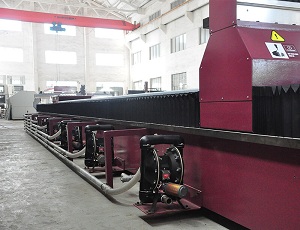

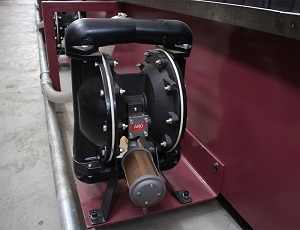

Giới thiệu: Loại bỏ các hạt mài mòn từ các bể tự động, tách các hạt mài mòn và nước. Tăng chất lượng, cải thiện hiệu quả công việc. Khi hoạt động, bơm hấp thụ hút hỗn hợp cát, các hạt mài và nước từ bể vào một hộp thu. Có túi lọc nhựa dệt trong hộp thu gom, nước được tái chế vào bể chứa máy, cát và hỗn hợp hạt mài được đưa vào bộ lọc túi bên trong. Do vậy, làm sạch nước thải và thu gom được hỗn hợp chất lắng.

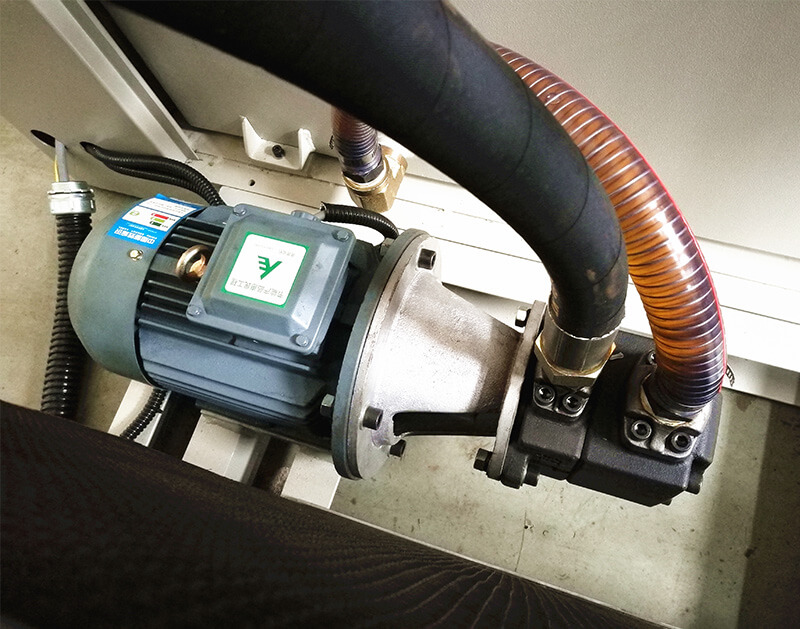

Dữ Liệu Bơm Hấp Thụ:

Dữ liệu của bơm đơn

Tốc độ dòng chảy: 8 M³ / H

Độ cao bơm: 50 M

Áp suất thoát: 6 kgf / cm²

Khoảng cách hấp thụ: 7 M

Đường kính hạt rắn có thể đi qua (Max): 4.5mm

Đường kính đầu vào và đầu ra của bơm: 40mm

Công suất: khí nén.

Áp suất đầu vào (Max): 7 kg f / cm²

Tiêu thụ không khí (Max): 0,6 mm³ / phút

Đường kính ống dẫn khí: 10mm

Hộp thu: 1.6m * 1.0m * 1.0m

Bơm nhập khẩu tùy chọn theo yêu cầu của khách hàng (Thương hiệu: Ingersoll Ran)

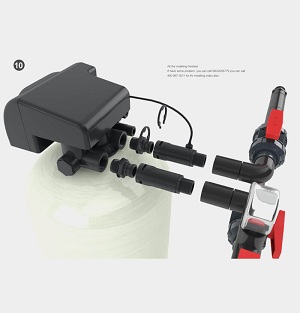

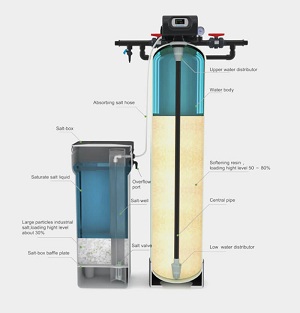

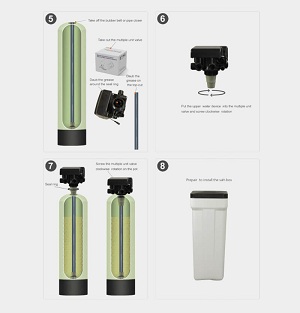

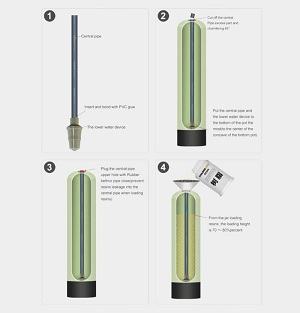

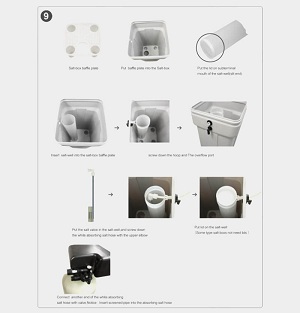

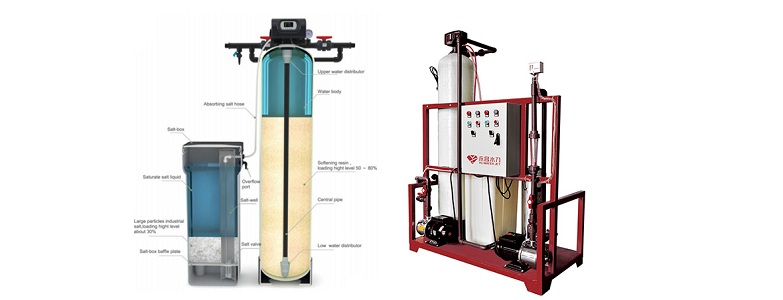

4. Hệ Thống Làm Mềm Nước

Hệ thống làm mềm nước

Yêu cầu về chất lượng nước

Do áp suất nước cao cắt sau áp suất cao, tạo ra các hạt tạp chất nhỏ trong quá trình cắt và mở rộng nước thô, ion ăn mòn có ảnh hưởng đến tuổi thọ của thiết bị và độ chính xác, do đó phải được xử lý cho thiết bị cấp nước thô. Yêu cầu chất lượng nước phun nước áp lực cao cho công việc: nước khử ion. Yêu cầu cơ bản cho hệ thống cắt tia nước áp lực cao với nước chất lượng nước lớn hơn 0,5μm tạp chất phải được loại bỏ, bởi vì ngoài nước chung có chứa một số tiền nhất định của hạt rắn tốt, có nhiều khoáng chất hòa tan trong nước, chẳng hạn như canxi cacbonat, mangan, sắt và silica, vv, không chỉ làm giảm tuổi thọ của vòi phun, mà còn ảnh hưởng đến sự gắn kết của máy bay phản lực, do đó làm giảm hiệu quả cắt. Vì vậy, hãy chắc chắn để loại bỏ nó.

đặc điểm của tạp chất	cho phép nồng độ (mg / L)
silicon	1,0
canxi	0,5
magiê	0,5
ferrum	0,1
mangan	0,1
clorua	5.0
sulphate	25,0
nitrat	25,0
cacbua	- -
Tất cả chất rắn hòa tan	50
Cấp độ PH	6,8-7,5
độ dẫn điện	50μs / cm

5. Bộ Điều Khiển Cầm Tay

Hệ thống điều khiển từ xa:

Bộ điều khiển cầm tay có sẵn với lựa chọn tay cầm có dây hoặc không dây. Nó được thiết kế để điều khiển một công cụ máy từ xa. Bảng điều khiển này cung cấp giải pháp thuận tiện và trực quan khi cài đặt cho công cụ. Nó khắc phục vấn đề khi sử dụng một phương pháp thiết lập công cụ thông thường và cũng cung cấp nhiều thuận tiện cho việc quan sát và vận hành.

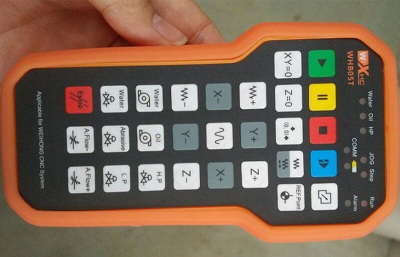

bộ điều khiển có dây Bộ điều khiển không dây

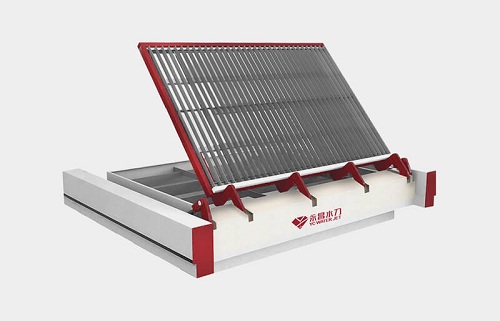

6. Hệ Thống Tải Thủy Lực

Mô tả hệ thống tải

Góc quay ngược: 70 °

Tối đa tải trọng lật: 350KG

Tảng cắt lớn được vận hành bằng thủy lực để lật đổ, cho phép bộ nạp thủy lực này tải hoặc dỡ toàn bộ mảnh đá trong khi vẫn đảm bảo tiết kiệm vật liệu tối thiểu và hiệu quả cao khi thiết bị tải đá đang chạy.
